电磁铁原理与结构详解：从通电生磁到线圈绕制的完整指南

电磁铁作为现代工业与科技领域不可或缺的基础元件，其工作原理和结构组成直接影响设备性能。本文将深入解析电磁铁的磁化机制、铁芯功能及线圈绕制技术，帮助读者全面掌握这一重要电气元件的核心知识。无论您是工程技术人员还是电子爱好者，都能从这篇电磁铁原理详解中获得实用价值。

电磁铁的基本概念与历史发展

电磁铁是一种通过电流产生磁场的装置，由法国物理学家阿拉果在1820年首次发现电流磁效应后逐步发展而来。与传统永磁体不同，电磁铁的磁性可以通过控制电流来灵活调节，这一特性使其在继电器、电动机、磁悬浮等众多领域得到广泛应用。

现代电磁铁技术已经相当成熟，从简单的工业夹持装置到大型强子对撞机中的超导磁体，都体现了电磁铁技术的多样性。了解电磁铁结构的演变过程，有助于我们更好地把握其设计原理和应用潜力。

电磁铁工作原理详解：通电生磁的物理机制

电磁铁的核心原理基于电流的磁效应，即通电导体周围会产生磁场。当电流通过电磁铁线圈时，线圈内部及周围空间会形成与电流强度成正比的磁场，这一过程就是电磁铁通电生磁原理的具体体现。

安培环路定律与磁场强度

根据安培环路定律，磁场强度与电流大小和线圈匝数直接相关。公式H = N·I/L清楚地表明了这一点，其中N代表线圈匝数，I为电流强度，L为磁路长度。这意味着通过增加线圈匝数或提高电流，都能有效增强电磁铁的磁场强度。

磁畴理论与铁芯磁化过程

在电磁铁铁芯作用中，铁磁材料内部的磁畴定向排列是关键。未磁化时，铁芯内部磁畴随机排列，宏观上不显磁性；通电后，外部磁场迫使磁畴沿磁场方向排列，产生强大的附加磁场，这就是铁芯能够大幅增强磁场的原因。

电磁铁结构组成部件深度解析

一个完整的电磁铁结构通常包含三个核心部件：铁芯、线圈和框架。每个部件都有其特定的功能和设计要求，共同决定了电磁铁的整体性能。

铁芯：磁场的放大器

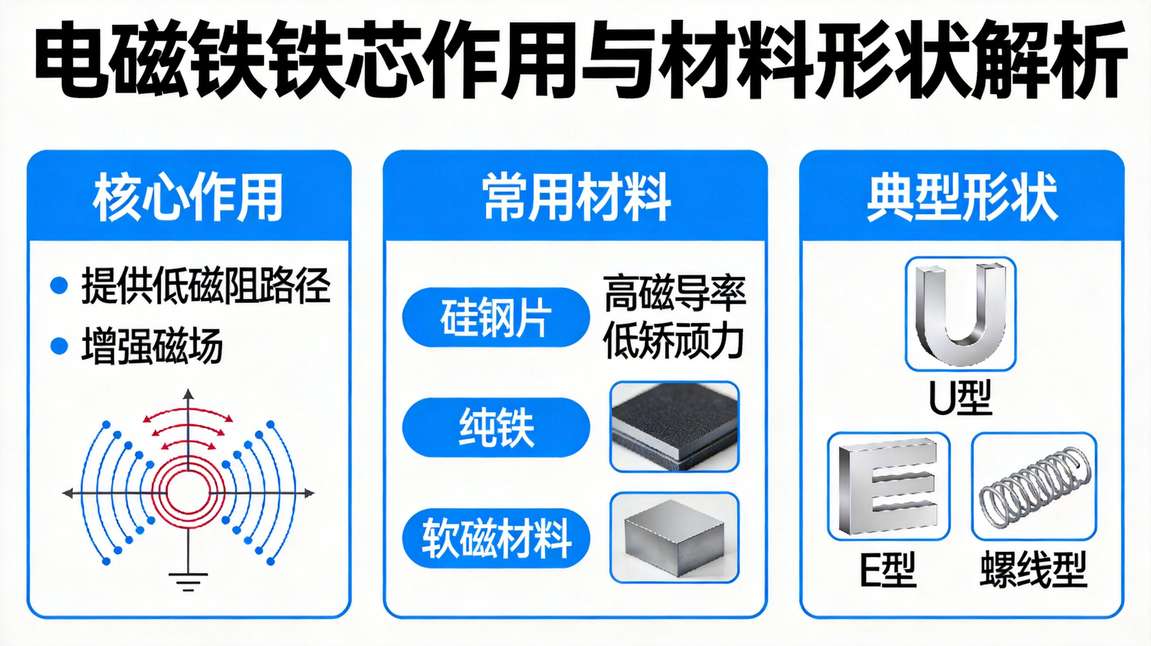

电磁铁铁芯作用主要体现在提供低磁阻路径和增强磁场两方面。铁芯通常采用硅钢片、纯铁或软磁材料制成，这些材料具有高磁导率和低矫顽力，能够有效传导磁力线并减少剩磁。铁芯的形状设计也至关重要，U型、E型和螺线管型各有其适用场景。

线圈：电流的载体

线圈是电磁铁的能量输入部分，其设计直接影响电磁铁的功率和效率。线圈通常由绝缘铜线或铝线绕制而成，需要考虑电流容量、散热能力和机械强度。高质量的线圈绝缘可以防止匝间短路，确保电磁铁长期稳定工作。

框架与绝缘系统

框架不仅提供结构支撑，还承担散热和磁路闭合的功能。绝缘系统则包括线圈绝缘、铁芯绝缘和整体绝缘，防止漏电和短路。在高压或大功率应用中，绝缘设计尤为关键，直接关系到设备的安全性。

电磁铁线圈绕制方法与工艺要点

电磁铁线圈绕制方法是制造过程中的核心环节，直接影响电磁铁的效率和寿命。正确的绕制技术可以最大化磁场输出，同时确保长期运行的可靠性。

绕制工艺的基本步骤

1. 准备工作：选择合适的线径和绝缘材料，计算所需匝数
2. 绕制操作：保持适当的张力和排列密度，避免交叉和重叠
3. 固定处理：使用绝缘漆或胶带固定线头，防止松动
4. 绝缘测试：进行匝间绝缘和整体绝缘电阻测试

不同绕制方式的比较

单层绕制适用于低功率应用，散热性好但空间利用率低；多层绕制可以提高匝密度，但需要特别注意层间绝缘和散热设计；对于大功率电磁铁，通常采用分段绕制或饼式绕制来优化散热性能。

电磁铁的应用领域与选型指南

掌握了电磁铁工作原理详解后，我们可以更好地理解其在不同领域的应用特点。电磁铁的选型需要综合考虑磁场强度、响应时间、功耗和工作周期等因素。

工业自动化应用

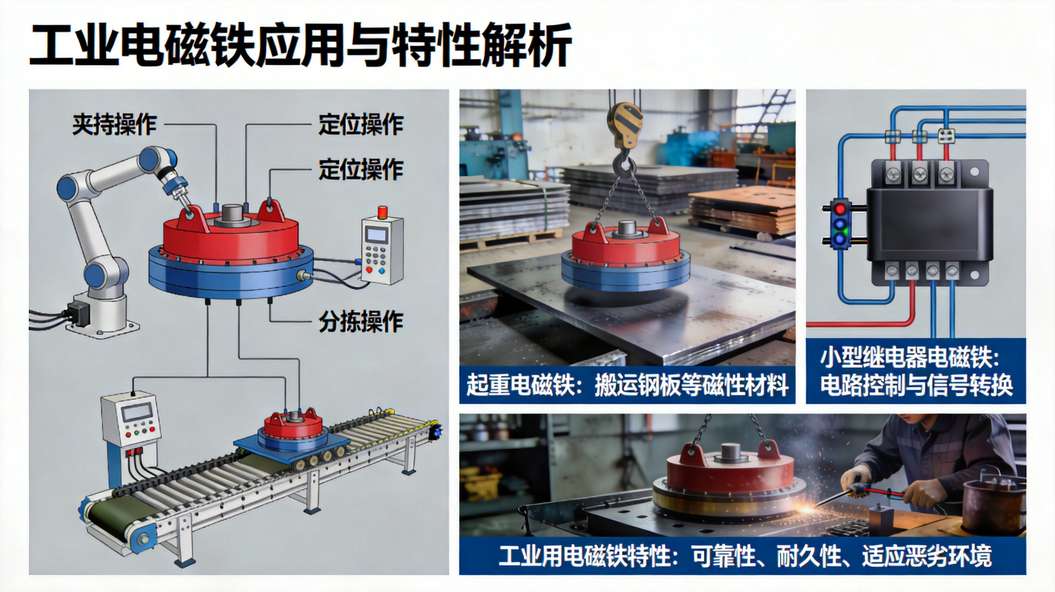

在自动化设备中，电磁铁主要用于夹持、定位和分拣操作。起重电磁铁可以轻松搬运钢板等磁性材料，而小型继电器电磁铁则用于电路控制和信号转换。工业用电磁铁通常注重可靠性和耐久性，能够在恶劣环境下长期工作。

电子设备与消费产品

从手机振动马达到硬盘磁头定位，电磁铁在消费电子中无处不在。这些应用通常要求电磁铁具有小体积、低功耗和快速响应的特点，对电磁铁结构的精密程度提出了更高要求。

• 选型要点1：明确工作电压和电流范围
• 选型要点2：确定所需的磁场强度和作用距离
• 选型要点3：考虑工作环境温度和使用频率
• 选型要点4：评估安装空间和连接方式

电磁铁技术发展趋势与创新应用

随着材料科学和控制技术的进步，电磁铁技术正在向高效化、智能化和微型化方向发展。新型电磁铁设计和应用不断涌现，拓展了这一传统技术的边界。

超导电磁铁利用超导材料零电阻的特性，能够产生极强的磁场而几乎不消耗能量，已在科研和医疗设备中得到应用。智能电磁铁则集成了传感器和控制系统，能够实时调整磁场参数，适应不同的工作需求。

在新能源汽车、机器人技术和航空航天等前沿领域，电磁铁的创新应用层出不穷。例如，磁悬浮列车利用电磁铁实现无接触悬浮和推进，大幅提高了运输效率和舒适度。

总结

通过本文对电磁铁原理和电磁铁结构的全面解析，我们深入了解了从基本磁化机制到具体绕制工艺的完整知识体系。电磁铁作为一种基础而重要的电气元件，其设计和应用需要综合考虑电磁特性、材料选择和工艺实现。

掌握电磁铁工作原理详解不仅有助于正确使用现有电磁铁产品，更为设计和优化新型电磁装置提供了理论基础。随着技术的发展，电磁铁必将在更多领域发挥重要作用，推动工业进步和科技创新。
